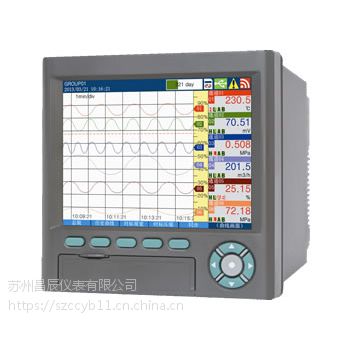

苏州昌辰XSR90彩色无纸记录仪，XSR90无纸记录仪，XSR30/XSR70无纸记录仪，XSR70A巡检记录仪，XSR21R无纸记录仪

　　采用5寸彩色液晶显示屏，18路万能输入，以其丰富的显示画面、灵活的操作方式以及强大的记录、运算、控制和管理功能，在各行各业中获得了***广泛的应用。本产品吸纳了各种国内外无纸记录仪的优点，应用***的显示技术、微电子技术、数据存储和通讯技术，是一款功能齐全、操作方便、***可靠、高性价比的产品。

　　苏州昌辰XSR90系列彩色无纸记录仪配置丰富，彩色显示屏。可以接收多种类型的直流电流、电压和电阻信号，实现温度、压力、液面、流量、成分以及力、力矩、位移等物理量的显示、记录、越限监控、报表生成、数据通讯、信号变送以及流量累计等功能。主要由液晶屏、按键、ARM微处理器为核心的主板、主电源、外供变送器电源、智能通道板、大容量FLASH等构成：

　　-可配备不同类型的智能通道板，根据应用要求选择。

　　-内置大容量FLASH，可通过U盘快速将FLASH中的数据转储到计算机中。内置的FLASH的容量为64M字节，8通道时若20秒记录一次可记录865天，最快0.1秒记录一次所有通道的数据。

　　-数字显示画面、棒图显示画面、实时曲线画面、追忆曲线画面

　　-追忆曲线读数光标功能。

　　-测量、显示基本误差：±0.2%F·S

　　-可组态12点报警功能。

　　-可组态8点变送输出，光电隔离，误差小于±0.2%F·S

　　-电流输出(4~20)mA,(0~10)mA,(0~20)mA可选。

　　-电压输出(0~5)V,(1~5)V可选。

　　苏州昌辰XSR90彩色无纸记录仪选型表:

　　注:1、同时选配打印和通讯时,打印和通讯不能同时工作。2、选择PID功能时,订货应注明PID输出通道数和输出类型。

　　XSR30彩色无纸记录仪功能特点:

　　-本产品显示信息量大、界面友好、操作简单，下面是主要功能特点：

　　-无笔、无纸记录，日常维护工作量非常小，运行费用低;

　　-采用高亮度单色或彩色TFT液晶屏，CCFL背光、画面清晰;

　　-采用ARM微处理器，可同时实现16路信号采集、记录、显示和报警;

　　-采用64MB大容量的FLASH闪存芯片存贮历史数据，掉电***丢失数据;

　　-全隔离万能输入，可同时输入多种信号，无需更换模块，通过软件组态即可;

　　-显示工程量数据的数值范围更宽，可显示5位数值：-9999~19999;

　　-可以组态、显示工程位号，工程单位，有流量累积;

　　-具有闪动报警显示，同时指示各路通道的下下限、下限、上限、上上限报警;12路继电器报警输出;

　　-可组态8点变送输出，光电隔离，误差小于±0.2%F·S;

　　-显示精度高，基本误差为±0.2%F·S;

　　-温压补偿，支持补偿信号输入、常数可选，提供多种补偿模型，如过热蒸汽，饱和蒸汽、压力补偿等常用补偿模型;

　　-内置GB2312汉字库，使用全拼输入法输入;

　　-支持外接微型打印机，手动打印数据、曲线，自动定时打印数据，满足用户现场打印的需求;

　　-配备标准USB接口。历史数据转存快捷方便;

　　-标准串行通讯接口，带光偶隔离的RS485和RS232C;

　　-支持标准ModBus RTU通讯协议(选配功能)，除支持本公司数据管理软件外，还支持MCGS、组态王等流行组态软件;

　　-采用新型开关电源，能在交流电源AC85V~265V宽电压范围内正常工作;

　　-提供变送器DC24V隔离配电;

　　-全铝密封外壳，通过EMCII***，***仪表在恶劣的环境中正常工作。

　　XSR70彩色无纸记录仪技术指标:

　　3.1.显示

　　-彩色TFT LCD

　　-数字显示画面、棒图显示画面、实时曲线画面、追忆曲线画面共四个基本画面

　　-基本误差小于±0.2%F·S，数字显示范围-9999~19999

　　-测量分辨力：1/60000，16位AD转换器

　　-实时曲线记录间隔0.1秒~60秒分8档，对应整屏曲线时间30秒~300分

　　-追忆曲线记录间隔从0.1秒到50秒连续可设超过50秒时可选1分钟，5分钟，10分钟，30分钟，60分钟。可选择循环或非循环两种记录方式

　　3.2输入信号

　　-输入信号包括直流电流，直流电压，热电阻，热电偶，远传压力表五类，通过按键输入选择。隔离万能输入，无需跳线器。

　　-直流电流：(4~20)mA，(0~10)mA，(0~20)mA

　　-直流电压：(1~5)V，(0~5)V

　　-热电阻：Pt100，Cu100，Cu50，BA1，BA2，G53

　　-热电偶：K，S，R，B，N，E，J，T

　　-其它输入信号或分度号需在订货时注明。

　　3.3报警输出及变送输出

　　-继电器输出：触点容量AC220V，3A，阻性负载

　　-12点可组态输出，可按通道的各报警点值设定

　　-可组态8点变送输出，光电隔离，误差小于±0.2%F·S，电流输出负载能力≤450Ω

　　-电压输出配接设备阻抗：需大于2KΩ

　　3.4外供电源

　　-DC24V电源：用于给变送器供电，负载能力≤200mA

　　3.5通讯打印接口(选配功能)

　　-光电隔离

　　-RS232、RS485标准，在订货时注明

　　-通讯速率9600，19200，57600，115200通过设定选择

　　-配套测试软件，提供组态软件和应用软件技术支持

　　-可选Modbus RTU通讯协议与上位机通讯

　　3.6电源条件

　　-AC220V供电的仪表：AC85~265V，功耗小于25VA

　　-DC24V供电的仪表：24V±10%，功耗小于25VA

　　-注：实际功耗与仪表总通道数有关

　　3.7环境及其他

　　-工作温度范围：0℃~50℃

　　-储藏温度范围：-20℃~70℃

　　-工作湿度范围:低于85%R.H，无结露

　　-仪表的重量：约2.8Kg

　　3.8记录时间

　　记录时间的长短与FLASH存储器容量、记录间隔和输入点数有关，计算公式如下：　　记录间隔以秒为单位：

　　例：8通道每10秒记录一次可记录的天数

　　总天数=64x1024x492x10/8/24/3600=466天
